參考標準：

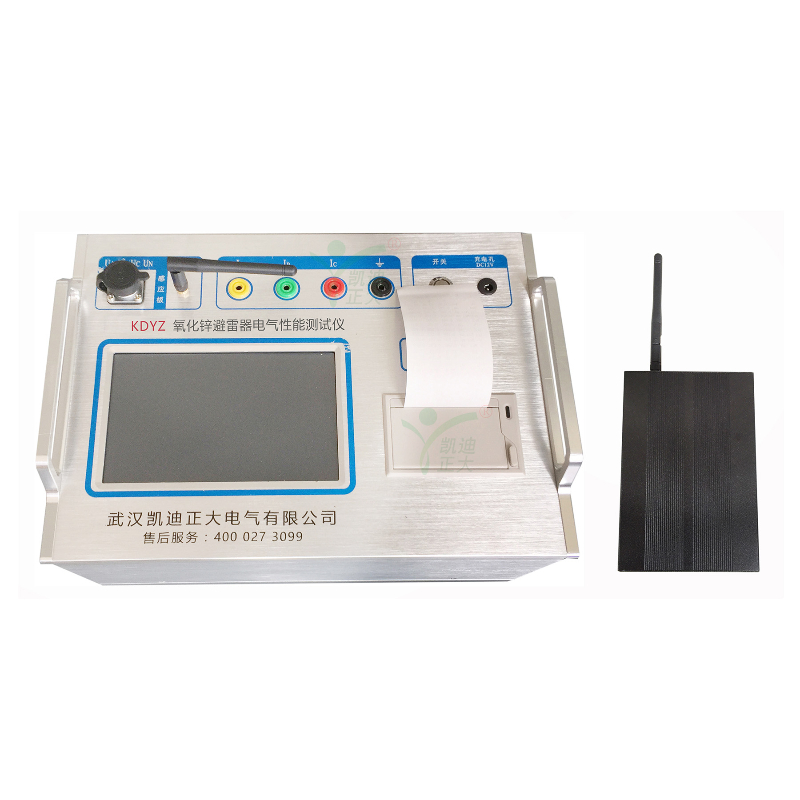

KDYZ-301氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，是發電站、變電站等現場或?qū)嶒?yàn)室用于檢測氧化鋅避雷器電氣性能的專用儀器。儀器可以在設備運行狀態下對其避雷器阻性電流和監測器計數器動作等參數進行精準穩定的測量，可對監測器電流表進行校驗。從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由工控機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。
800×480彩色液晶觸摸屏,高速熱敏打印機;圖文顯示，便于現場人員操作和使用。
無線傳輸PT信號超過400米，按需配置可達到2000米，能滿足各種實驗現場的需要。
適用于避雷器帶電、停電或試驗室等場所使用。
多種電壓基準信號取樣方式：既滿足6-35kV氧化鋅避雷器現場帶電試驗也可用于35-750KV的帶電作業，帶感應板，藍牙功能.
有線同步：從PT端計量繞組取信號，數字信號有線傳輸。
無線同步：從PT端計量繞組取信號，數字信號無線傳輸，省去電纜長距離連接。
感應板同步：不需要從PT端子取信號，從氧化鋅避雷器B相底座安裝感應板取電壓信號。
無電壓同步：不需要從PT端子取信號，采用軟件計算的方式找到電壓基準。
電壓信號和電流信號(輸入阻抗低于1Ω)隔離保證數據的可靠性和安全性。
具備三通道阻性電流同時測量，同時提供兩種抗干擾模式;①無干擾：此模式下儀器測量時不會自動修正相間干擾角度;②有干擾：此模式下儀器測量時會自動對相間干擾角度進行計算修正，只需一次接線即可同時完成ABC三相的測量
真正做到三相電流、三相電壓同時測試，自動計算不需補償,提高工作效率;儀器內部只帶弱電，電壓不超過12V;電流、電壓傳感器隔離，安全可靠。
支持有線同步、無線同步兩種電壓基準信號取樣方式;也支持無電壓方式，通過軟件計算找到電壓基準,支持取三相或取B相電壓基準為電壓參考。
交、直流兩用型;內帶高效鋰離子電池，特別適合無電源場合，一次充電可連續工作幾十個小時。
配備Widows操作系統，支持直接關機方式;配有一個USB接口，支持U盤導出數據;可外掛USB鼠標、鍵盤使用，操作方便。
內部配置4GB容量的SD卡可存儲海量試驗數據，具備數據管理、保存等功能。
配套上層管理軟件，具備歷史數據管理、數據分析、生存word報告打印等功能,內置幫助文檔，附帶接線方式圖案，強光線下可以調整背景圖片和顏色，支持界面截圖存為BMP圖片等。
高速的采樣頻率，高新的數字信號處理技術，具備避雷器阻性電流測試、監測器電流校驗和監測器動作測試等多種測試功能，性能強、測試精度高。
采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。
1.電源：AC220V±10%、50Hz
DC12V內部電池供電;鋰電池容量：10000mAh
2.電流
全電流測量范圍：100uA～10mA有效值，50Hz / 60Hz
準確度：±(讀數×5%+5uA)
阻性電流基波測量準確度(二次法不含相間干擾)：100uA-10mA ±(讀數×5%+5uA)
容性電流測量范圍(峰值)：100uA-10mA±(讀數×5%+5uA)
電流諧波測量準確度：±(讀數×5%+5uA)
電流通道輸入電阻：≤2Ω
3.參考電壓
PT參考電壓輸入范圍：10V-200V有效值，50Hz / 60Hz
PT參考電壓測量準確度：±(讀數2%+0.5V)
電壓諧波測量準確度：±(讀數×10%)
參考電壓通道輸入電阻：≥300kΩ
4.電場強度
電場強度輸入范圍：30kV/m～300kV/m
電場強度測量準確度：±(讀數×10%)
電場諧波測量準確度：±(讀數×10%)
5.測量參數：泄漏電流全電流波形、基波有效值、峰值。
泄漏電流阻性分量基波有效值及3、5、7次有效值。
泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。
容性電流基波，全電壓、全電流相角差，電壓有效值，避雷器功耗。
6.電壓基準信號取樣方式：
有線傳輸：40米(可擴展)無線傳輸：400米(可擴展)
角度測量范圍：0°-360°
功耗：4W
7.電池參數：充電時間> 6小時，連續工作時間 > 4小時，間斷工作時間 > 8小時
