自動絕緣靴、手套耐壓試驗裝置是凱迪正大公司根據國家電網、國家高壓計量站南方電網公司《DL/T976-2005帶電作業工具、裝置和設備預防性試驗規程》中相關試驗要求并結合多年試驗經驗進行設計生產的一款專門針對絕緣靴和絕緣手套耐壓試驗裝置。符合絕緣靴絕緣手套試驗規程、《電力安全工器具預防性試驗規程》、《DLT676-2012帶電作業用絕緣鞋（靴）通用技術條件》、《GB/T17622-2008帶電作業用絕緣手套》、《電力安全工器具預防性試驗規程》。

  KDJS-6A自動絕緣靴、手套耐壓試驗裝置可實現同時對3雙絕緣靴或3副絕緣手套進行耐壓試驗，在耐壓試驗過程中對每一只絕緣靴或絕緣手套的泄漏電流進行監測，當某一只出現泄漏電流超標時，可自動斷開該問題回路，不影響其他回路試驗。

我們今天講解一下試驗規程絕緣靴的試驗項目、周期和要求：

1、絕緣靴的工頻耐壓試驗試驗項目，周期半年，工頻耐壓25kV,持續時間1min,泄漏電流≤10mA

2、試驗方法（KDJS-6A絕緣靴手套工頻耐壓試驗系統）

將一個與試樣鞋號一致的金屬片為內電極放人鞋內，金屬片上鋪滿直徑不大于4mm的金屬球，其高度不小于15mm，外接導線焊一片直徑大于4mm的銅片，并埋入金屬球內。外電極為置于金屬器內的浸水海棉，試驗電路見圖。

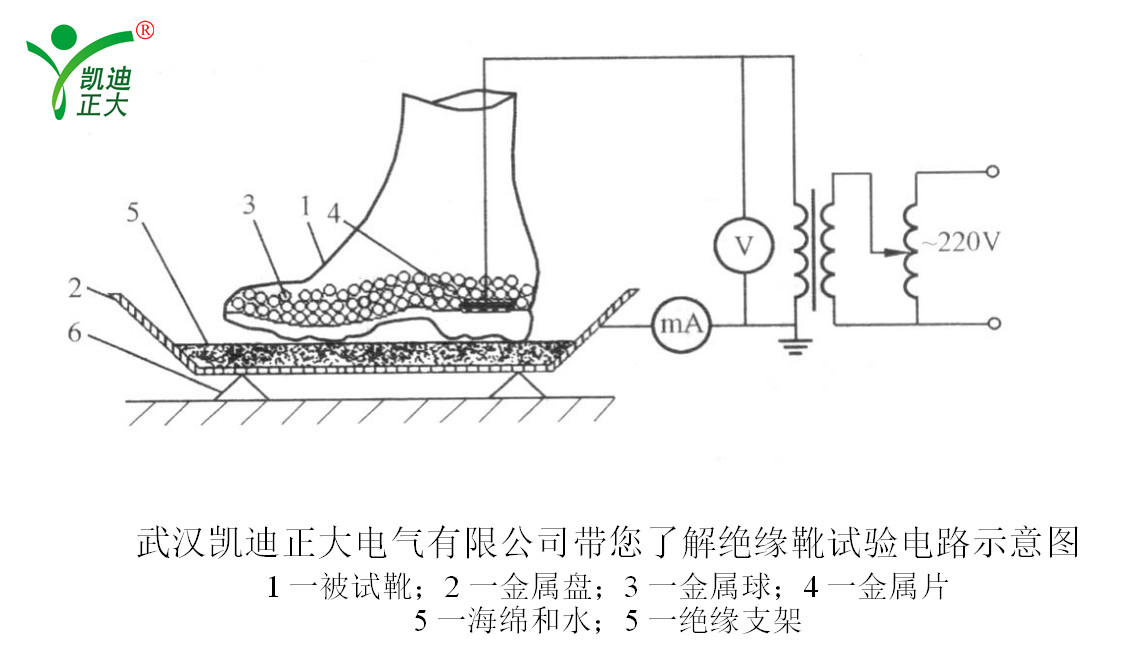

以低速度使電壓從零上升到所規定電壓值的75％，然后以l00kV／s的速度升到規定的電壓值。當電壓升到表9規定的電壓時，保持1min，然后記錄毫安表的電流值。電流值小于10mA，則認為試驗通過。絕緣靴試驗電路示意圖（被試靴、金屬盤、金屬球、金屬片、海綿和水、絕緣支架、絕緣手套）

3、絕緣手套的試驗項目、周期和要求：絕緣手套的工頻耐壓試驗項目，周期半年，低壓手套電壓等級工頻耐壓2.5kV，高壓手套電壓等級工頻耐壓8kV，持續時間1min，泄漏電流m

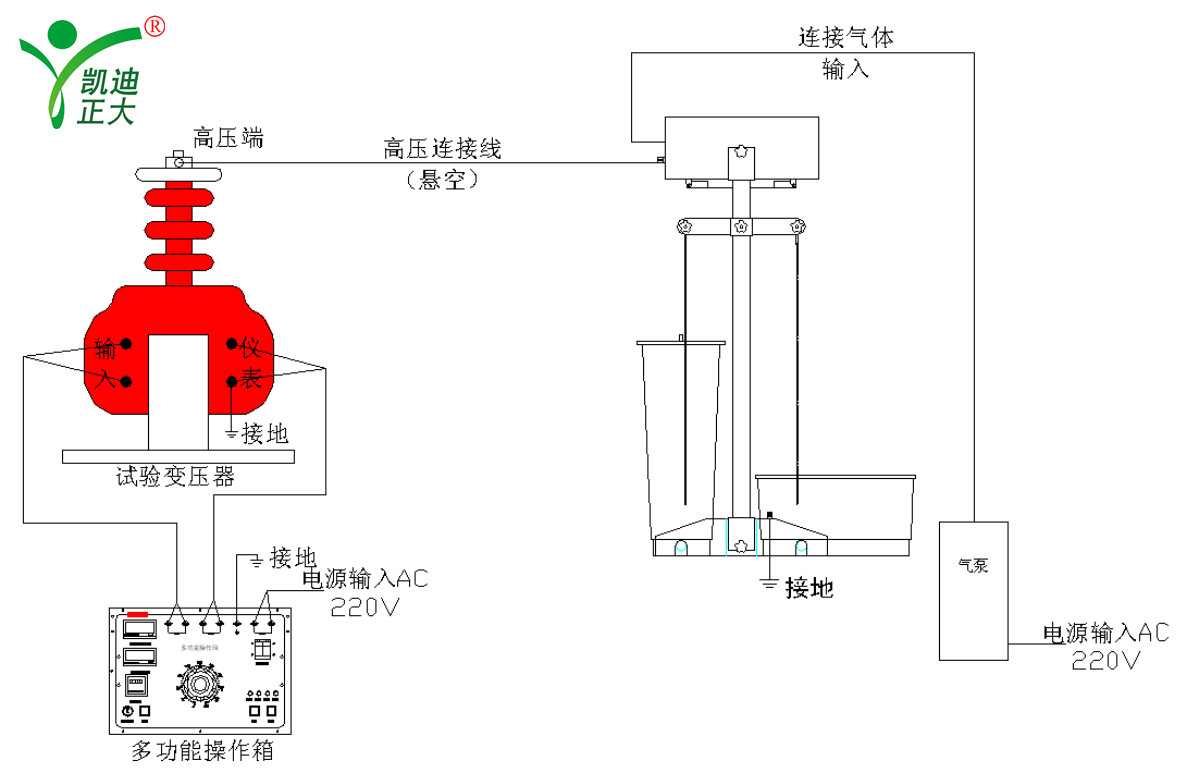

4、工頻耐壓試驗試驗方法：在被試手套內部放人電阻率不大于100Ω•m的水，如自來水，然后浸入盛有相同水的金屬盆中，使手套內外水平面呈相同高度，手套應有90mm的露出水面部分，這一部分應該擦干，試驗接線如圖所示。

武漢凱迪正大電氣有限公司帶您了解絕緣手套試驗裝置示意圖（電極、試樣、盛水金屬器皿）

以恒定速度升壓至表10規定的電壓值，保持lmin，不應發生電氣擊穿，測量泄漏電流，其值滿足表10規定的數值，則認為試驗通過。
