35KV驗電器試驗裝置（遙控型）組裝及試驗接線方法

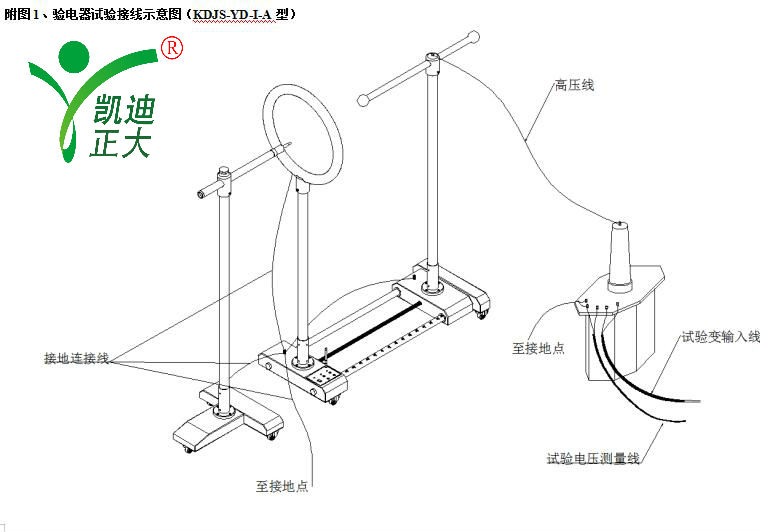

驗電器試驗接線示意圖（KDJS-YD-I-A型）組裝及試驗接線示意圖

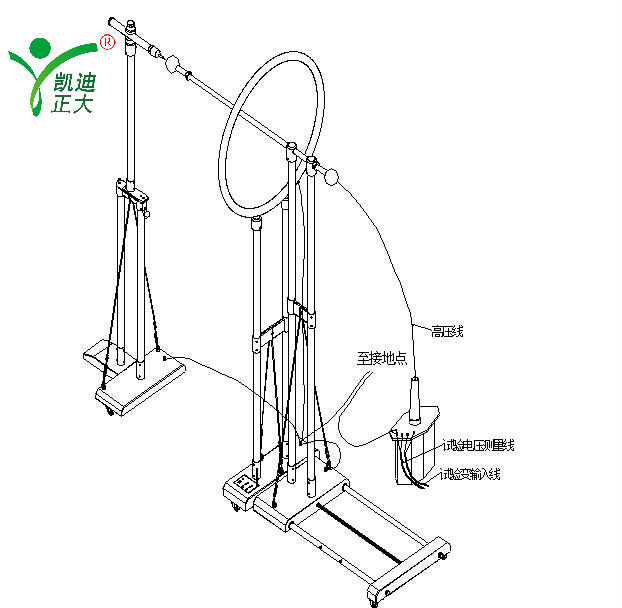

帶接觸電極延長段驗電器試驗接線示意圖（KDJS-YD-I -B型）

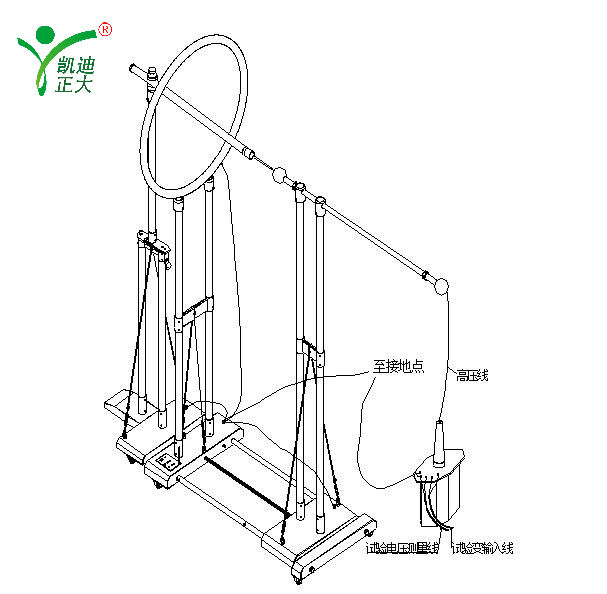

不帶接觸電極延長段驗電器試驗接線示意圖（KDJS-YD-I -B型）



電動驗電器支架操作

本設備采用電動控制，高壓電極可以電動驅動向左右移動，電動機構采用按鍵和無線遙控兩種方式控制，同時還有微調控制，便于精確調整距離。

五、售后服務

本產品自售出之日起，一年之內免費維修。若非儀器正常使用情況損壞，酌收成本費。保修期外，終身維修，只收成本費。



配件清單

序號 材料規格 數量

1 驗電器耐壓支架說明書 1份

2 驗電器支架桿 1根

3 驗電器支架座 1個

4 靜電環 2只

5 靜電環支架桿 1個

6 高壓電極 2個

7 高壓電極支架桿 1個

8 底座 1個

9 遙控器 1個

10 電源線 1條

11 接地線 1條

12 高壓線 1條
