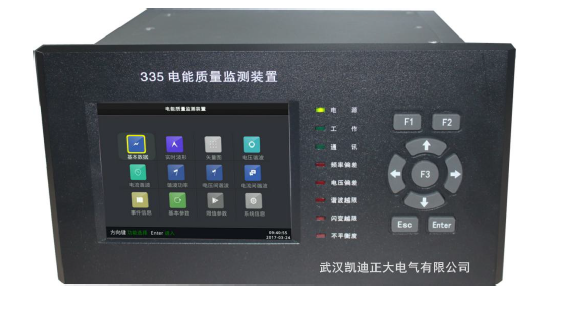

產品編號： KDZD-42 KDZD335F電能質量監測裝置-使用說明書

技術支持： 15802742463
文件類型： .pdf
文件大小： 1.88 MB
下載數量：

立即下載

文檔簡介

我公司研制的KDZD335F 電能質量監測裝置，ARM 加DSP 數據采集板模式， DSP 具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處于國內先進水平。
ARM 用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用LINUX 嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。
DSP 數據采集部分采用同步采樣的16 位高速A/D 轉換器，采集精度高，實測精度達到電能質量監測指標國家標準A 級的要求；
大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，可保存3 個月以上的歷史數據掉電不丟失。
采用了硬件鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。強大的通訊接口，裝置配置了工業以太網，通訊速率高達00Mbps，還配置有S485、USB 通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；
核心硬件采用四層印刷電路板（PCB）工藝和SMT 工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量監測裝置的EMC 的要求。
在監測功能方面，裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。
